三坐标测量机改造升级

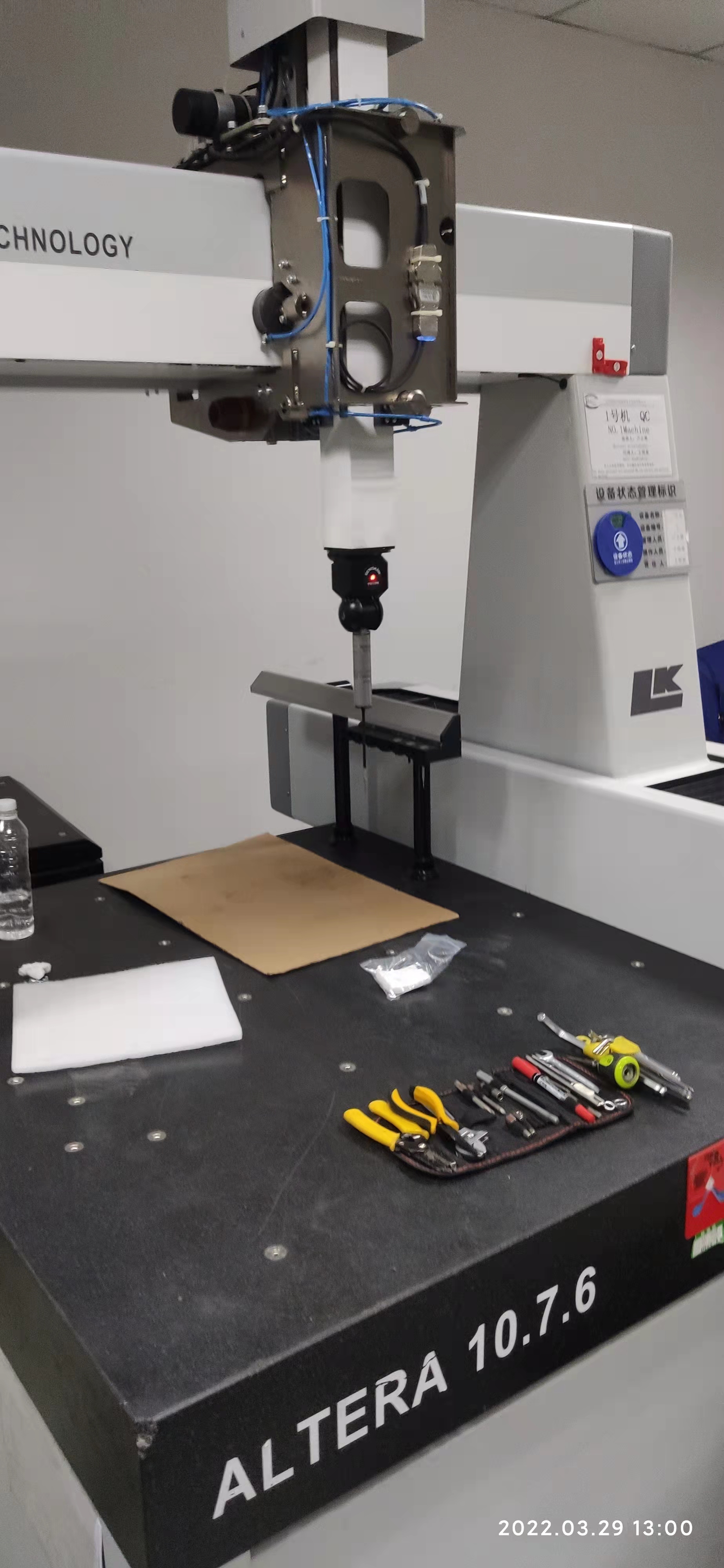

针对8年以上三坐标测量机因软件系统,电子系统,控制系统,软件系统,硬件骨子问题造成测量设备无法满足当前需要,而对仪器整体更新升级,而成本只占企业购买新机30-40%左右,性能满足企业生产使用要求。品牌如英国LK,美国布朗夏普,日本三丰,蔡司,意大利DEA。


  • 三坐标测量机(CMM)使加工车间能够对用户要求日益严格的零件公差进行检测。但是,用CMM进行精密测量所耗费的时间和精力(取决于CMM的服役年限和复杂程度)往往可能成为生产流程中的一个瓶颈。通过有选择地对CMM进行升级改造和采用多功能CMM技术,有助于提高CMM的测量速度和检测柔性。

  • CMM的升级改造 对CMM进行升级改造时,首先必须考虑的问题是CMM的机械性能。为此,需要检查CMM的使用状态,如果机械部分状况良好,能够校准和保持精度,那么就适合对其进行升级。如果机械系统已经损坏,丧失了精度,就没有必要对其进行升级改造。

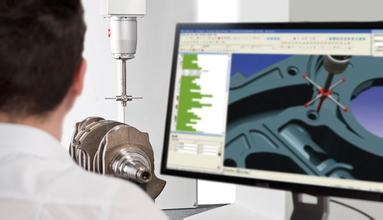

  • 如果一台CMM机械性能完好,比较经济实惠的升级方式就是更新其测量软件。软件升级是CMM改造的工作重点。一个典型实例是升级改造一台已使用了20年,硬件状态良好但软件运行平台仍为DOS操作系统的CMM。用基于Windows操作系统的新型测量软件(如

  • 莱兹LK公司)对其进行更新升级后,就能输入CAD文件,选择测量范围,并自动创建测量程序。这种面向操作者的软件允许脱机编程,可在不中断测量的情况下为检测新的零件进行编程准备。

  • 完成软件升级后,下一个步骤是升级更新CMM控制器。通过更换新型控制器,可以显著提高数据采集的速度和精度,还能为CMM提供信息采集、随机诊断等功能和预检修程序。

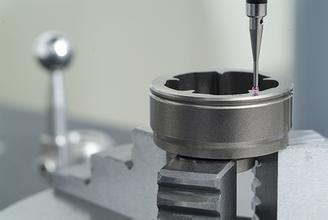

  • 完成软件和控制器升级后,更新测头技术也可以显著改善CMM的性能。CMM的标准测头为触发式测头,它的探针与被测工件接触一次,就激活一次发讯开关,记录一个数据点。现在许多触发式测头的性能不断提高和完善,如接触式扫描测头可在触测点与工件保持接触并提供模拟量反馈,连续而快速地记录大量数据点。

  • 传感技术的改进 , 传感器技术的进一步发展包括在不接触工件的情况下采集其尺寸数据的能力。如采用激光测头进行探测时,将一束相干光投射到被测工件表面,通过对反射光信号进行分析,即可记录到单点或多点尺寸数据(如同采用接触式扫描测头时一样)。视频传感系统则采用一台摄像机和一套照明系统,可以同时记录大量数据点,能够精确测量工件的边缘,还能记录接触式测头难以检测的微小形貌。
